Linovision PoE + Ethernet over Coaxis (EOC) コンバーター、同軸ケーブルを交換せずにアナログから IP 監視システムにアップグレード

3D Model

x

$69.99 USD
In Stock

PoE & IP 同軸コンバータ - POE IP Over Coax コンバーターを使用すると、既存の同軸ケーブルを使用しながら、アナログシステムを IP 監視システムにアップグレードできます。RG59、RG6、RG11 ケーブルと互換性があります。POE 規格 802.3af (PoE) および 802.3at (PoE+) をサポートします。
POE & IP オーバーツイストペアコンバータ - EOC (Ethernet over Coax) コンバーターの各ペアには、ツイストペア経由の POE 伝送を可能にする 2 つの BNC 対ツイストペアコネクタが装備されています。通常のツイストペアケーブルでは 100 メートルで 100 Mbps の帯域幅、POE デバイスと非 POE デバイスの両方で 453 メートルで 10 Mbps の帯域幅を実現します。エレベーターカートの CCTV システムに最適です。
ヒートシンク内蔵の工業デザイン - ヒートシンクを内蔵した工業デザインにより、優れた信頼性と手間のかからない伝送が保証されます。屋内使用のみ。プラグアンドプレイ、設定不要で、インストールが最も簡単です。小型設計で軽量です。
ポイントツーポイント接続のみ - ポイントツーポイント接続で MoCA (Multimedia over Coax) として機能し、ツイストペアで使用される同軸ケーブルを介してビデオ/オーディオ/データ/制御信号を送信します。EOC レシーバーは POE スイッチまたは POE インジェクターから電源を供給する必要があり、トランスミッターは POE デバイスまたは非 POE デバイスに接続する必要があります。

応用

既存の同軸ケーブルを交換せずにアナログシステムを IP 監視システムにアップグレードするために使用されます。
エレベーターの用途に最適イーサネットケーブルやカメラ電源は不要で、同軸ケーブルまたはツイストペアケーブルを介して POE 電源と IP データを送信できます。
POE-Splitter1224と連携して、非 POE DC12V デバイスに POE 電力 + データを送信できます。
同軸ケーブルまたはツイストペアケーブルを介して最大 1,000 メートルのイーサネットデータエクステンダー (300 メートルを超えると帯域幅は 10 Mbps に低下します)。

SKU: EOC-Converter (Receiver+Transmitter)

Datasheet Manual Video

Ship from China warehouse, normally ship out in one business day.

By default Express ship by FedEx or DHL, the typical delivery time is less than one week.

Import customs duty or tax may be charged and at customer's cost.

24/7 US LOCAL + GLOBAL TECH SUPPORT

Frequently bought with

PoE + イーサネットオーバー同軸 (EOC) コンバータ

$69.99 USD

-

+

産業用 8 ポートフルギガビット BT 90W PoE スイッチ (2 つの SFP アップリンク付き)

$79.00 USD

-

+

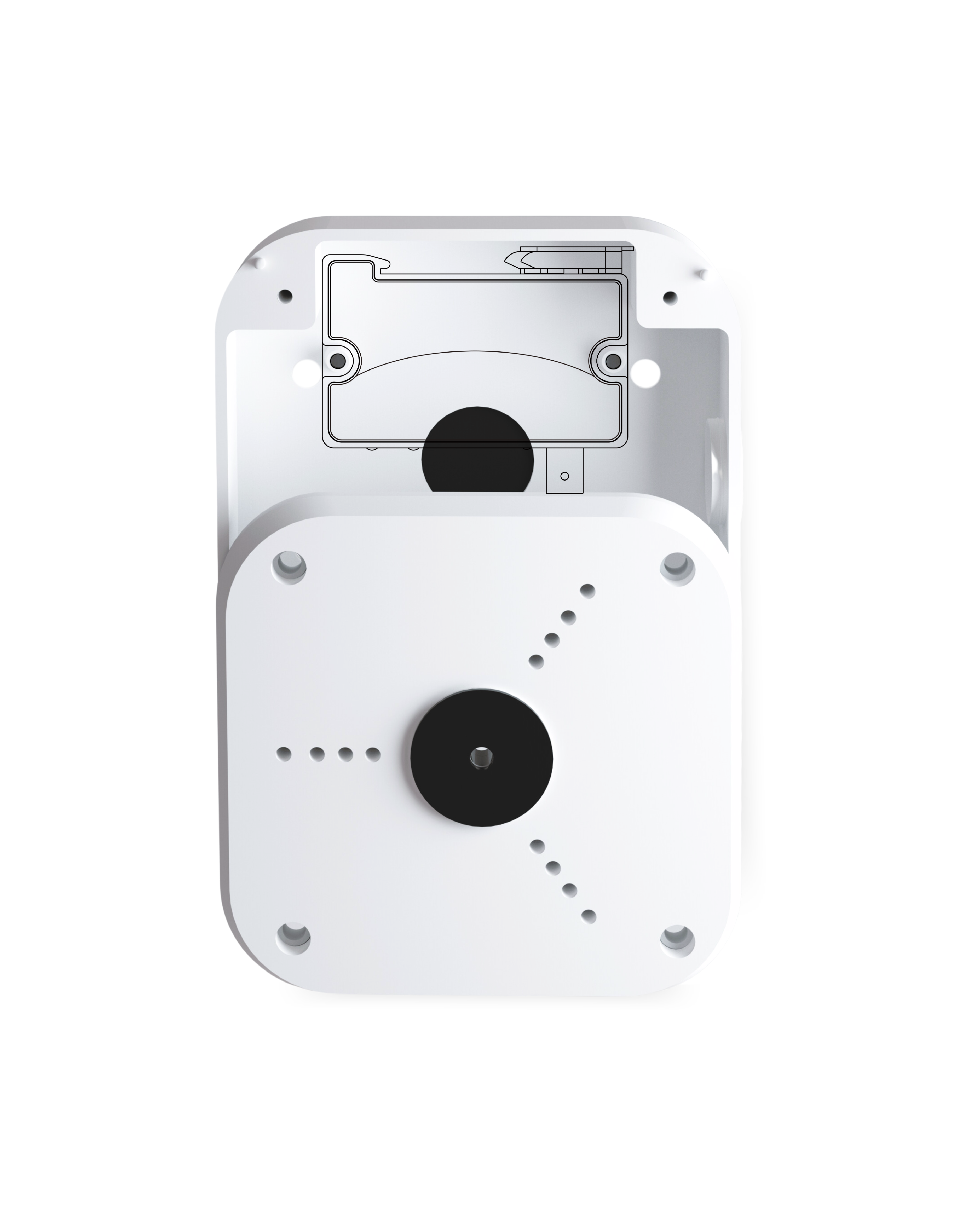

EOC トランスミッターとカメラ EOC トランスミッター用屋外ユニバーサルマウントボックス (防水エンクロージャーのみ)

$25.00 USD

-

+

The bundle

This Item

x1

+

This item

PoE + イーサネットオーバー同軸 (EOC) コンバータ

$69.99 USD

-

+

Frequently bought with

産業用 8 ポートフルギガビット BT 90W PoE スイッチ (2 つの SFP アップリンク付き)

$79.00 USD

-

+

EOC トランスミッターとカメラ EOC トランスミッター用屋外ユニバーサルマウントボックス (防水エンクロージャーのみ)

$25.00 USD

-

+

概要比較主な仕様質疑応答リソースレビュー

Linovision EOC コンバータは、Power over Coax (PoC) と Ethernet over Coax (EOC) コンバータを組み合わせたものです。独自の ePOE 技術により、PoE 電力とイーサネットデータの両方を、シャムケーブル、CATV ケーブル、電源ケーブル、Cat5E/Cat6 などの同軸ケーブルまたはツイストペアケーブル経由で伝送するように設計されています。最大伝送距離は 3,300 フィートです。従来の同軸ケーブルを交換することなく、アナログカメラシステムを IP 監視システムにアップグレードするのに非常に便利です。また、エレベーターで同軸ケーブルまたはツイストペアケーブルから電力とネットワークを取得するために使用することもできます。

競合他社と比較した独自の機能

工業デザイン

ヒートシンクを内蔵した工業デザインにより、優れた信頼性と手間のかからない伝送を保証します。

POE電源+データ伝送

最大 30W の電力をリモート POE デバイスに供給でき、ローカル DC 電源アダプタは必要ありません。（注: POE 出力ポートは PoE モード A のみをサポートします）

トランスミッション性能

IEEE802.3af/IEEE802.3at POE プロトコルと互換性があり、100m (330 フィート) で最大 21W POE 負荷容量、または 300m (1000 フィート) で最大 11W POE 負荷容量。

DINレール取り付け

DIN レール取り付け。プラグアンドプレイ、構成不要で、取り付けが非常に簡単です。小型設計 (3.1"x2.0"x0.9") で軽量です。

一般的なEOCアプリケーション

従来のアナログビデオ監視システムを、既存の同軸ケーブルを使用して最大 3,000 フィートの距離で IP 監視システムにアップグレードします。CCA/CCU RG59/RG6 ケーブルで動作し、1,000 フィートを超える通常の同軸ケーブル伝送で最大 100 Mbps の帯域幅を実現します。

ネットワークケーブルがない場所でも、POE 電源とデータ伝送が必要な場所がいくつかあります。たとえば、多くの建物のエレベータカートやドアベルケーブルなどです。LINOVISION EOC コンバータは、このアプリケーションに最適です。同軸 RG59 ケーブル、ツイストペアケーブル、ドアベルケーブル、電話ケーブル、さらには電源ケーブルを介して POE 電源と IP データを伝送できます。リモート接続デバイスには、IP カメラ、IP ビデオインターホン、IP 電話、IP コントローラなどがあります。

1. ツイストペアケーブル

2. 非POE申請

3. 同軸/ツイストペアケーブル経由のPOE VoIP電話の場合

4. POE電源+非POE DC12Vデバイス用データ伝送

5. 最大3,300フィートの長距離PoE

6. POE Wi-Fi APへの電力+データの双方向伝送（48V POEデバイスのみ）

7. For ePoE IP camera over Coaxial Cable

8.For multiple PoE over Coax Cables application in one system

エレベーターへの応用

多くのエレベーターでは、エレベーターカートにイーサネットケーブルやカメラ電源がありません。LINOVISION EOC コンバーターは、この用途に最適です。同軸ケーブルまたはツイストペアケーブルを介して POE 電源と IP データを送信できます。1 つのパッシブ EOC トランスミッターをエレベーターカート内に配置し、カメラまたは信号ボードに電力を供給します。1 つの EOC レシーバーは、POE スイッチ/POE インジェクター/POE NVR によって電源が供給される制御室に設置されます。複数のエレベーターを使用する場合は、1 つの EOC-Switch08 または EOC-Switch24 を制御室に配置し、最大 8 台のエレベーターと連動させます。

パッケージ内容

比較

Comparison between LINOVISION EOC and similar products


Model	EOC-Converter	MoCA Adapter	GCA-6000KITb	Ve***ty VHW-HWPS-B/C	A**S T8640
Transimit POE	✔	NO(ethernet only)	NO(ethernet only)	✔	✔
Transmission Distance	3000ft	300ft	2600ft	1000ft or 1600ft with power supply	1000ft
Without extra DC power	✔	/	/	Optional	✔
Price	$	$	$	$$$	$$$$

使用のヒント

高品質の IEEE802.3at 30W PoE スイッチを使用して、EOC レシーバーに POE 電力を供給します。通常の 48V 入力電圧ではなく、DC53V 入力電圧が推奨されます。また、PoE スイッチの PoE 予算を確認し、ポートが個別に 30W PoE 電力を出力できることを確認してください。(市販のほとんどの PoE スイッチは、30W POE 出力ですべてのポートをサポートしていません)。ポイントツーポイントの直接同軸ケーブルを使用してください。ケーブルとコネクタの品質は、伝送距離に大きく影響します。EOC レシーバーを POE スイッチに接続してから、PoE カメラを EOC トランスミッター側に接続してください。EOC トランスミッターからの PoE 出力は PoE モード A です (データと電源の両方にピン 1、2、3、6 を使用)。PoE デバイスが PoE モード B の場合は、POE スプリッターまたは PoE エクステンダー 02 を使用してください。 PoE 出力は標準 IEEE802.3af/at PoE であり、24V パッシブ PoE デバイスとは互換性がありません。

市場の他の製品と比較した Linovision EOC コンバーターの利点。

Linovision EOC コンバーター VS Motorola MoCA アダプターまたは StarTech EOC1110K
Linovision EOC コンバーターは PoE 電源とイーサネットデータの両方を送信できますが、MoCA アダプターはサポートしていません。

Linovision EOC コンバーター VS Axis T8640 または Veracity Highwire Powerstar または DUALCOMM DECA-200
非常に似ていますが、Linovision EOC-Converter は PoE とデータを最大 3,300 フィートの距離まで送信できますが、他の製品は 1,000 フィートです。

Linovision EOC コンバーター VS Altronix eBridge1PCRMT
非常に似ていますが、Linovision EOC-Converter は PoE とデータを最大 3,300 フィートの距離まで送信できますが、Altronix eBridge は 1,640 フィートです。

Linovision EOCコンバーター VS Enconn Mini-Power
非常に似ていますが、Linovision EOC-Converter は PoE とデータを最大 3,300 フィートの距離まで送信できますが、Enconn は 800 フィートまでです。

主な仕様

Model	EOC-Converter (Receiver+Transmitter)
Function Port	110/100 Mbps Base-TX 1BNC
Power Consumption	<2W
Transmission Bandwidth	RG59 coaxial cable: 400m/100Mbps, 1000m/10Mbps
PoE Protocol (EOC-Receiver)	work as a PoE Powered device, compliant to IEEE802.3af/at. Auto adaptive to PoE mode A and B from PSU (PoE Switch or PoE NVR, strongly recommend to use 30W PoE+ port)
PoE Protocol (EOC-Transmitter)	work as a PSU, provide PoE power to standard IEEE802.3af/at PoE device (48V Passive PoE, Pairs 1, 2+; 3, 6 Return)
Network Standard	IEEE802.3, IEEE802.3u, IEEE802.3x
Lightning Protection	Common Mode 4KV Differential Mode 2KV
Operating Temperature	–30°C to 65°C (–22°F to 149 °F )
Operating Humidity	5%–95%
Dimension (each) WxDxH	79mm×52mmx23mm (3.1" x 2.0" x 0.9")
Weight (each)	61g (0.134lbs)

質疑応答

Q.EOC 送信機と EOC 受信機の間にはどのようなケーブルを接続できますか?

A.

同軸ケーブル、ツイストペアケーブル、電源ケーブル、ビデオケーブル、またはほぼすべての 2 ピンケーブルを介してイーサネットデータと POE 電力を送信できます。

Q.1 本の同軸ケーブルで複数のデバイスを接続できますか?

A.

はい、1 組の EOC コンバーターを使用して、NVR/POE スイッチ/WI-FI AP で 1 本の同軸ケーブルを介して複数のデバイスを送信できます。接続は、複数のデバイス -> NVR/POE スイッチ/WI-FI AP -> EOC トランスミッター -> 同軸ケーブル -> EOC レシーバー -> インターネット経由の POE NVR/POE スイッチ/POE インジェクターとなります。EOC レシーバーは、電源を供給するために POE NVR または POE スイッチに接続する必要があることに注意してください。

Q.これは、ルータとイーサネットスイッチ間の接続を拡張するために機能しますか? または、WIFI を拡張できますか?

A.

はい。ただし、EOC 受信機と EOC 送信機に電力を供給するには、EOC 受信機側に POE インジェクタが必要です。56V 30W POE インジェクタを使用することをお勧めします。

Q.この EOC コンバーターの最大負荷容量はどれくらいですか?

A.

最大負荷容量は 300 フィートの伝送で 21 W であり、これは通常の IP PTZ カメラに電力を供給するのに十分です。負荷容量は 1000 フィートの伝送で少なくとも 11 W であり、これはほとんどの IP カメラに電力を供給するのに十分です。

Q.この EOC コンバーターの最大伝送距離はどれくらいですか?

A.

最大伝送距離は 3000 フィートです。一般的な DC48V インジェクタでは負荷容量が 4W まで低下するため、受信側では 60W または 75W の PoE インジェクタを使用することをお勧めします。

Q.どのようなデバイスで動作できますか?

A.

IP カメラ、POE Wi-Fi AP、VoIP 電話などの POE デバイスで動作します。また、PC/NVR などの非 POE デバイスでも動作します。また、PoE を必要としない場合でも、EOC 受信機側に電力を供給するためのパワーインジェクタが必要です。

Q.これはどのような POE 標準をサポートしていますか?

A.

IEEE802.3af および IEEE802.3at 規格をサポートしています。市場のほとんどの IP カメラやミニ PTZ で動作し、POE WIFI AP に電力を供給するためにこれを使用しているお客様もおり、正常に動作しています。

Q.どうすればマウントできますか?

A.

DINレール取り付け（標準35mm DINレール）に対応しており、寸法が非常に小さいため（3.1インチ x 2.0インチ x 0.9インチ）、通常のカメラのジャンクションボックス内に設置することもできます。

Q.EOC (IP Over Coax) コンバーターを使用しているときに POE デバイスがオフラインになるのはなぜですか?

A.

主な理由は次のとおりです。1. EOCトランスミッターはPOEデバイス（IPC / VoIP）に接続され、EOCレシーバーはPOE供給デバイス（POE NVR、POESwitch、またはPOEインジェクター）に接続される必要があります。逆接続は機能しません。2. ポイントツーポイント同軸ケーブル直接接続にのみ使用され、中間にBNCリピーター/T接続/スプリッターはありません。3. 負荷容量が不十分なことが原因である可能性があります。最大負荷容量は300フィートの伝送で21Wで、通常のIP PTZカメラに電力を供給するのに十分です。負荷容量は1000フィートの伝送で少なくとも11Wで、ほとんどのIPカメラまたはVoIP電話に電力を供給するのに十分です。4. 電源がない場合も動作しません。EOCレシーバーは、電源を供給するためにPOE NVR、POEスイッチ、またはPOEインジェクターに接続する必要があることにご注意ください。

Worked Great

Worked as advertised!

the product was as described and as expected

the delivery took some time !!

Funktioniert perfekt

Will die Dinger für eine Videoüberwachung mit alter Koaxverkabelung einsetzen. Die Geräte funktionieren perfekt. Datenübertragung und PoE laufen. Mit 4MP Kamera getestet.

Works exactly as expected

I hooked it up to a PoE switch I had and connected a new 4k camera to replace an old 480p camera, and it works perfectly.

Game Changing Device to Upgrade Old Camera/Security Tech

Use these frequently to convert old CCTV cables in to Cat thus eliminating the need to pull new cable. Install is beyond easy. Frequently use with many different brand PoE switches to power. Have never had a failure and have deployed in some difficult and dirty industrial environments. The initial connection does seem slow so be patient. and definitely pay attention to how you hook them up. Got stalled diagnosing a setup not functioning and turned out had hooked up backwards. The receiver (Gray) should be hooked up to the PoE switch or NVR with PoE and the transmitter (Green) adapter needs will be the adapter hooked to the Camera or terminating device. the nomenclature that you are used to would make you feel as if the transmitter is "transmitting the signal to the receiver" to be converted for the device". If you rush through this will hang you up. But the product is top notch in quality and has not been a let down. The amount of time saved in pulling new Cat cable makes this worth every penny!
